Mae twf di-baid cyfrifiadura hyperscale, clystyrau hyfforddi AI, a-dadansoddeg amser real wedi gwthio gofynion lled band y ganolfan ddata y tu hwnt i'r llwyfandir cyfforddus o 100G. Mae llwybr y diwydiant bellach wedi'i osod yn gadarn ar 400G fel y ceffyl gwaith presennol ac 800G fel y ffin sydd ar fin digwydd.
Fodd bynnag, nid uwchraddio llinol yn unig yw graddio asgwrn cefn y ffibr ffisegol i gynnal y cyfraddau hyn; mae'n ail-bensaernïaeth sylfaenol sy'n cydbwyso ffiseg optegol, dynameg thermol, a phragmatiaeth weithredol. Mae'r her dylunio yn colyn ar densiwn critigol: sut i gynyddu dwysedd a chyflymder heb gynyddu cymhlethdod, defnydd pŵer ac ôl troed ffisegol yn gymesur.
I. Sifftiau Pensaernïol Craidd ar gyfer Lled Band Hyperscale
A. Cofleidio -Fabrigau Dwysedd Uchel: Paneli MPO/MTP a Cheblau Strwythuredig
O Ffibrau i Ffabrigau: Ailfeddwl am y Llwybrau gyda-Dwysedd UchelPaneli Patch FfibraAtebion MTP/MPO
Mae pensaernïaeth dail meingefn traddodiadol, a adeiladwyd yn aml gyda chysylltwyr LC neu SC deublyg, yn wynebu pwynt torri ar 400G a thu hwnt. Gall y nifer enfawr o ffibrau sydd eu hangen ar gyfer opteg gyfochrog orlethu rheolaeth ceblau a gofod rac. Yr ateb strategol yw symudiad cyffredinol i baneli patsh ffibr optig dwysedd uchel, strwythuredig ac ecosystemau ceblau seiliedig ar MPO/MTP-.
Mae modiwl 400G-SR8, er enghraifft, yn defnyddio cysylltydd ffibr MPO-16 16 (8 ffibr ar gyfer trawsyrru, 8 ar gyfer derbyn). Mae defnyddio miloedd o gysylltiadau o'r fath â chysylltwyr deublyg yn anghynaladwy. Mae paneli patsh ffibr dwysedd uchel modern, megis unedau 2U neu 4U sy'n cefnogi cyfrif porthladdoedd 96, 144, neu hyd yn oed yn uwch, yn cael eu peiriannu i reoli'r dwysedd hwn. Nid ydynt yn gaeau goddefol ond yn gydrannau gweithredol o'r strategaeth rheoli ceblau, wedi'u cynllunio gyda rheolaeth radiws tro penodol, llwybrau labelu clir, a rhyddhad straen cadarn.

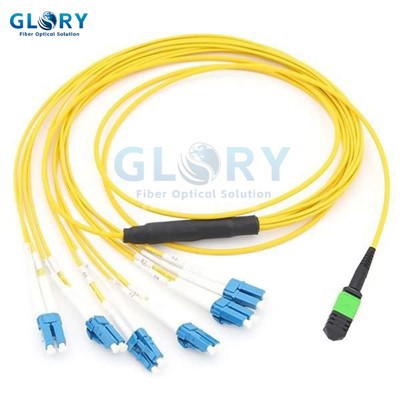

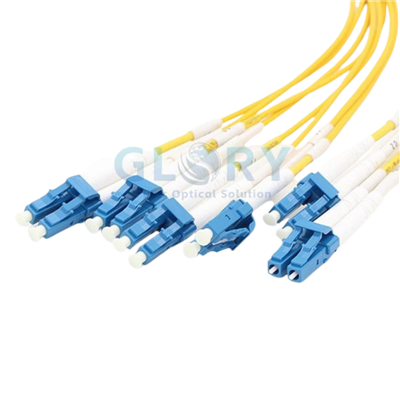

Mae'r arloesi go iawn yn y pwyntiau pontio. Mae ceblau cefnffyrdd MTP/MPO-cyn-harneisiau terfynedig gyda chysylltwyr MPO ar y ddau ben-yn creu cysylltiadau asgwrn cefn modiwlaidd glân rhwng paneli. Mae ceblau torri allan MTP i LC wedyn yn darparu'r ffan hanfodol-allan i gysylltu â phorthladdoedd neu weinyddion switsh unigol. Mae'r dull modiwlaidd hwn, sy'n cael ei wirio mewn gosodiadau gan brif ddarparwyr cwmwl, yn lleihau'r amser gosod hyd at 70% o'i gymharu â therfyniadau maes traddodiadol ac yn lleihau'r risg o droadau diraddiol neu sbleisiadau gwael o ran perfformiad.
Dangosodd prawf yn 2024 gan Gynghrair Ethernet fod system ymneilltuo MPO 12 i 6xLC a derfynwyd ymlaen llaw ar gyfer cymwysiadau 400G SR4.2 yn cynnal colled mewnosod cyson o dan 0.35 dB fesul pâr sy'n cyfateb, gan fodloni a rhagori ar fanylebau IEEE 802.3bs. Mae'r dewis rhwng panel clwt ffibr optig wedi'i ffurfweddu ar gyfer dwysedd uchel iawn yn erbyn un sy'n blaenoriaethu ad-drefnu haws yn fasnach weithredol allweddol-i ffwrdd; mae dwysedd uwch yn aml yn dod ar gost ychydig mwy o amser ail-glymu.
B. Dewis Cyfryngau: OM5 Multimode vs. OS2 Sengl-Ffibr Modd ar gyfer Gwahanol Gyrhaeddiad
Yr Asgwrn Cefn Anhyglod: Dewis yr HawlCeblau Fiber Optic Awyr Agored a Dan Do
Yn y pen draw, mae ansawdd a nodweddion y planhigyn ffibr goddefol yn effeithio ar berfformiad yr opteg weithredol. Ar gyfer ceblau ffibr optig dan do o fewn-canolfan ddata, mae'r symudiad i 400G/800G wedi cadarnhau ffibr amlfodd band llydan OM5 (WBMMF) ac OS2 ffibr modd sengl (SMF) fel y prif gyfrwng. Mae ffibr OM5, gyda'i led band estynedig ar donfeddi 850{-950nm, yn cefnogi 400G-SR4.2 dros 100m a rhagwelir y bydd yn cefnogi 800G-SR8 dros 70m, gan ddarparu datrysiad cost-effeithiol ar gyfer briggyrraedd byrrach (R). i gysylltiadau dail.
Fodd bynnag, ar gyfer unrhyw ddolen y tu hwnt i 100-150m, neu ar gyfer -prawf yn erbyn 1.6T a thechnolegau cydlynol yn y dyfodol, ffibr un modd OS2 yw'r dewis diamwys, os ychydig yn ddrutach.

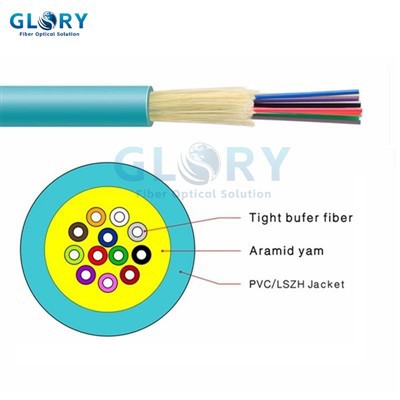

Mae ei lled band bron yn ddiderfyn a'i wanhad is yn ei wneud yr unig gyfrwng hyfyw ar gyfer dolenni asgwrn cefn a chysylltiadau o fewn y campws. Mae dyluniad y cebl ei hun yn hollbwysig. Mae cebl ffrithiant dan do isel gyda siacedi di-fwg llyfn, isel, sero halogen (LSZH) yn hanfodol ar gyfer gosodiadau troadau uchel, cyfaint uchel mewn hambyrddau uwchben tagfeydd. Ar gyfer canolfannau data sydd â chysylltiadau allanol neu gampysau gwasgarog, mae'r dewis o gebl ffibr optig awyr agored yr un mor strategol.
Mae cebl ffibr optig arfog awyr agored yn darparu ymwrthedd cnofilod a gwasgu hanfodol ar gyfer claddu uniongyrchol, tra bod cebl awyr agored ADSS (All-Dielectric Self-Supporting) wedi'i gynllunio ar gyfer gosod erial heb wifren negesydd ar wahân. Mae'r fanyleb gwanhau ar gyfer y ffibrau pellter hir hyn yn hollbwysig; mae ceblau OS2 premiwm bellach yn cyflawni 0.16 dB/km ar 1550nm fel mater o drefn, ffigur sy'n trosi'n uniongyrchol i rychwantau mwyhaduron hirach a chost system is.
C. Sicrhau'r Ymyl:Holltwyr PLCa-Perfformiad UchelCysylltwyr APC
Cywirdeb ar y Cyrion: Rôl Hanfodol Holltwyr Fiber Optic, Technoleg PLC, a Chysylltwyr
Wrth i ganolfannau data ddatblygu tuag at bensaernïaeth fwy gwasgaredig, sy'n ymwybodol o'r ymylon, rhaid i asgwrn cefn y ffibr hefyd gefnogi LAN optegol goddefol (POL) a monitro seilweithiau o fewn y cyfleuster. Yma, mae holltwyr PLC yn chwarae rhan hanfodol.

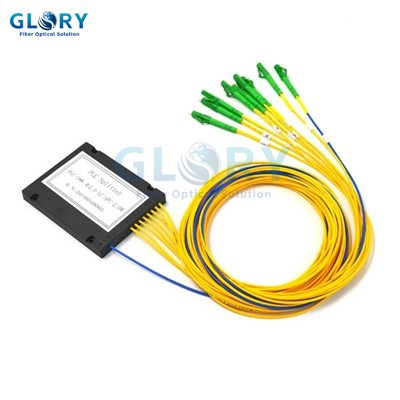

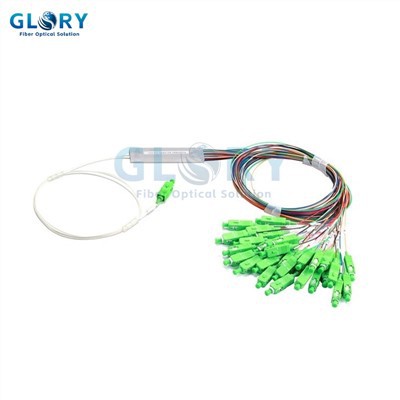

Yn wahanol i'r dechnoleg tapr biconigaidd (FBT) a asio'n gynharach, mae holltwyr PLC (Planar Lightwave Circuit), megis hollti 1x8 PLC cryno neu fodiwlau hollti 1x2 PLC, yn cynnig cysondeb perfformiad uwch, polareiddio is-colli dibynnol (<0.1 dB), and a wider operating temperature range (-40°C to 85°C). They are integrated into splitter cassette units within the main distribution area (MDA) to enable a single transceiver to broadcast signals to multiple endpoints for management or security systems. The integrity of every connection point is non-negotiable.
The move to higher speeds has made return loss (RL) specifications for fiber optic connectors drastically more stringent. While UPC (Ultra Physical Contact) connectors with a typical RL of >Roedd 50 dB yn ddigonol ar gyfer systemau 10G, 400G ac 800G, yn enwedig y rhai sy'n defnyddio modiwleiddio PAM4, yn aml yn galw am gysylltwyr SC APC neu LC APC.
The angled physical contact (APC) polish provides a RL of >60 dB, gan leihau sŵn a adlewyrchir a all ddiraddio'n ddifrifol y diagram llygaid PAM4 cymhleth. Mae'r dull gosod hefyd yn gweld arloesedd, gyda chysylltwyr cyflym (a elwir hefyd yn gysylltwyr maes-gosodadwy) yn galluogi terfyniad ar-safle, offeryn-llai terfynu gyda pherfformiad colled mewnosod bellach yn cystadlu yn erbyn ffatri{6}}cysylltwyr caboledig (<0.3 dB), a crucial factor for rapid repairs and scaling in hyper-scale environments.
II.Adeiladu Co-Sefydliad Cynlluniedig ar gyfer y Degawd Nesaf
Mae adeiladu rhwydwaith asgwrn cefn ffibr canolfan ddata perfformiad uchel ar gyfer 400G/800G yn llawer mwy nag uwchraddio cyflymder syml; mae'n ymdrech beirianyddol systemig sy'n gofyn am ddylunio sawl haen graidd ar y cyd. Mae llwyddiant yn dibynnu ar optimeiddio synergaidd: mabwysiadu systemau ceblau strwythuredig dwysedd uchel yn seiliedig ar MTP/MPO i reoli'r twf ffrwydrol mewn cyfrif ffibr; dewis yn ddarbodus ffibrau modd sengl OM5 amlfodd neu OS2 modd sy'n addas ar gyfer pellteroedd ac amgylcheddau gwahanol; a defnyddio holltwyr PLC perfformiad uchel a chysylltwyr APC mewn pwyntiau cyffordd hollbwysig i sicrhau cywirdeb y signal.
Wrth edrych ymlaen, wrth i gyfraddau data 1.6T a hyd yn oed yn uwch agosáu, ac wrth i opteg gydlynol dreiddio ymhellach i'r ganolfan ddata, bydd y gofynion ar y potensial lled band, perfformiad gwanhau, a dwysedd y seilwaith ffibr yn dod yn fwy eithafol fyth. Mae'r dewisiadau pensaernïol a'r gosodiadau manwl gywir a wneir heddiw-gan ganolbwyntio ar scalability, hylaw, ac effeithlonrwydd ynni-yn ymwneud â gosod craidd sylfaenol cadarn, hyblyg ac effeithlon ar gyfer dilyw data'r degawd nesaf. Yn y pen draw, mae ennill y ras lled band yn dibynnu nid yn unig ar y modiwlau optegol mwyaf datblygedig ond, yn hollbwysig, ar y rhwydwaith ffibr haen ffisegol sylfaenol sydd wedi'i ddylunio a'i ddilysu'n fanwl{6}}sy'n cario'r cyfan yn dawel.
