Digwyddiad lefel isel, cylchol ar yr olin OTDR, yn union ar y marc 45-metr sy'n cyfateb i ddiwedd rhes-yn dangos 0.15 dB ychwanegol o golled ar 1550 nm o gymharu â 1310 nm. Mae'r llofnod hwn yn aml yn pwyntio nid at sbleis diffygiol neu gysylltydd budr, ond at fater mwy systemig mewn canolfannau data modern sy'n cael eu gyrru gan effeithlonrwydd: y graddiant thermol a osodir gan oerfel a chyfyngiant eil poeth. Er bod cyfyngiant yn ddiamwys o fudd i Effeithiolrwydd Defnydd Pŵer (PUE), mae'n creu microhinsawdd unigryw ar gyfer yceblau canolfan ddataseilwaith. Mae ceblau ffibr optig, sy'n cael eu hystyried yn aml fel cwndidau golau anadweithiol, mewn gwirionedd yn agored i ganlyniadau mecanyddol ac optegol gwahaniaethau tymheredd parhaus, sy'n golygu bod angen ailgynllunio dewis cynnyrch a strategaeth llwybr.
Ffiseg y Broblem: Gwanhad fel Swyddogaeth Tymheredd
Y mecanwaith craidd yw plygu micro. Mae newidiadau tymheredd yn achosi ehangu a chrebachu yn nefnyddiau'r cebl-y ffibr gwydr ei hun, y cotio acrylate, a'r siacedi cyfagos. Mae eu cyfernodau gwahanol o ehangu thermol (CTE) yn creu straen. Mewn amgylchedd cynwysedig, mae ffibr sy'n rhedeg o eil oer (efallai 18-22 gradd ) i eil poeth (o bosibl 35-40 gradd neu uwch y tu ôl i offer TG) yn profi graddiant thermol hydredol. Mae safon TIA-942 yn cydnabod hyn, gan nodi y gall gwahaniaethau tymheredd ar draws rhwystrau cyfyngu fod yn fwy na 20 gradd. Gall y straen hwn achosi i'r ffibr bwyso yn erbyn diffygion microsgopig yn y tiwb clustogi neu yn erbyn ffibrau eraill, gan achosi troadau bach, cyfnodol. Mae'r meicro-droadau hyn yn cyplysu golau o'r modd craidd dan arweiniad i foddau cladin gradd uwch, sy'n cael eu gwanhau'n gyflym. Mae'r effaith yn ddibynnol ar donfedd, gan effeithio'n anghymesur ar donfeddi hirach (ee, 1550 nm, 1625 nm) sy'n hanfodol ar gyfer CWDM/DWDM a monitro system, o'i gymharu â 1310 nm. Mae astudiaethau, fel y rhai a ddyfynnir yn IEC TR 62614-2, yn dangos, ar gyfer ffibr G.652.D safonol, y gall cylch tymheredd o -20 gradd i 70 gradd achosi cynnydd gwanhau dros dro o hyd at 0.1 dB/km ar 1550 nm, gyda'r potensial ar gyfer newid parhaol os yw'r straen mecanyddol yn achosi dadffurfiad plastig yn y matrics cebl.
Y Cyfrol Dwysedd Uchel:MTP/MPOSystemau Dan Straen

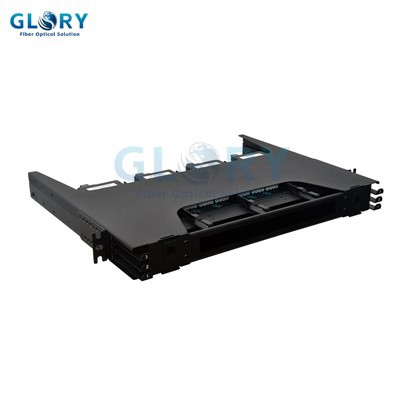

Y symudiad tuag atMTP/MPOMae ceblau cefnffyrdd ar gyfer pensaernïaeth dail asgwrn cefn a chymwysiadau 400G/800G yn dwysáu'r her. Mae cebl cefnffyrdd sengl 144-ffibr yn cynrychioli crynhoad sylweddol o fàs thermol a chymhlethdod mecanyddol. O fewn pecyn dynnpanel clwt ffibr optig, mae radiws troad y ffibrau unigol y tu mewn i gist y cysylltydd MTP a llwybro ffan-allan y cefnffyrdd yn hollbwysig.
Bydd panel wedi'i osod ar gabinet mewn eil boeth yn gosod y boncyff cyfan a'i amrywiaeth o doriadau cysylltiol i'r tymheredd uchel. Rhaid dylunio esgidiau lleddfu straen a cheblau mewnol y panel i gynnwys nid yn unig tro statig, ond hefyddeinamigun sy'n amrywio gyda thymheredd yr eil. Gall dyluniad gwael drosi delta 15 gradd yn blygu micro cronnol ar draws 72 neu 144 o ffibrau ar yr un pryd. Ymateb y diwydiant fu ceblau gyda chyfansoddion llenwi optimaidd a chynlluniau tiwb rhydd sy'n caniatáu i'r ffibr symud yn fwy rhydd, a phaneli gyda rheolwyr radiws mwy, ysgubol. Mae'r fasnach yn aml yn fwy anystwyth cebl a llai o ddwysedd pacio-gwrthdrawiad uniongyrchol ag ethos cyfrif uchel -porthladd-o{10}}gynlluniau rac modern.
Cynllun Strategol: Lleoliad yPanel Patch Fiber Optic
Mae lleoliad y rhyng-gysylltiad yn dod yn benderfyniad strategol. Defnyddio'r cynraddpanel clwt ffibr optig yn yr eil oer yn ymddangos yn rhesymegol, gan amddiffyn y seilwaith goddefol rhag y tymereddau uchaf. Fodd bynnag, gall hyn gynyddu hyd y siwmperi y mae'n rhaid iddynt groesi i'r eil poeth i gyrraedd offer gweithredol, gan amlygu hyd mwy o ffibr i'r graddiant.
I'r gwrthwyneb, mae gosod paneli yn yr eil boeth yn peri bod y cortynnau clwt a'r rhyngwynebau cysylltydd yn heneiddio'n thermol ac yn gofyn am ddefnyddio cydrannau â sgôr tymheredd uwch. Mae dull mwy cynnil, a welir mewn -gweithrediadau ar raddfa fawr gan weithredwyr fel Microsoft a Google, yn bensaernïaeth glytio dosranedig. Mae prif foncyffion dosbarthu, sy'n aml wedi'u harfogi a'u graddio ar gyfer tymereddau ehangach, yn rhedeg uwchben neu o dan y llawr.
Maent yn dod i ben i mewn i baneli clwt llai, lleol wedi'u gosod ar ochr y cabinet, gan leihau hyd y siwmperi sy'n agored i'r trawsnewidiad eil i'r eil. Mae'r dull hwn yn blaenoriaethu sefydlogrwydd y cyswllt parhaol (y boncyff) ac yn lleoleiddio'r effeithiau thermol i segmentau clwt byrrach, mwy hylaw.
Dewis Ffibr: Y tu hwnt i G.652.D
Mae'r dewis rhagosodedig o ffibr modd sengl safonol (ITU-T G.652.D) yn aml yn annigonol ar gyfer amgylcheddau cyfyngu â graddiannau miniog. Mae dau ddewis arall yn gyffredin:
Plygwch -Ffibrau Ansensitif (ITU-T G.657.A1/B3):
Wedi'i gynllunio gyda phroffil mynegai plygiannol wedi'i addasu i wrthsefyll colledion plygu macro- a micro-. Mewn senario cyfyngu, gall ffibr G.657 liniaru'r pigau gwanhau a achosir gan straen thermol. Fodd bynnag, mae'r fasnachu i ffwrdd yn cynnwys colled sbleis uwch o bosibl gyda ffibrau G.652 safonol os nad yw aliniad craidd yn berffaith, a phremiwm cost gymedrol.
Isel-Colled, Isel-Micro-Plygwch Ffibrau Sensitifrwydd:
Mae gwerthwyr fel Corning ac OFS yn cynnig ffibrau colled isel iawn (ULL) sy'n cyfuno cyfernod gwanhau llai â system cotio sydd wedi'i dylunio i ddatgysylltu'r gwydr o straen mecanyddol allanol. Er enghraifft, mae ffibr SMF 28® ULL Corning yn nodi cynnydd gwanhad nodweddiadol o lai na 0.02 dB/km ar gyfer ystod tymheredd o -20 gradd i 85 gradd , manyleb sy'n mynd i'r afael yn uniongyrchol â'r her cyfyngiant. Mae'r gost yn sylweddol uwch, gan gyfiawnhau ei ddefnyddio'n bennaf mewn cysylltiadau amlblecsio adran donfedd hir, DCI, neu uwch-drwch (DWDM) o fewn y ganolfan ddata lle mae pob dB o golled yn effeithio ar gyrhaeddiad ac effeithlonrwydd sbectrol.
Dilysu a Monitro: Gweld y Graddiant
Rhaid i ddilysiad postio roi cyfrif am effeithiau thermol. Dylai prawf integreiddio Haen-1 gynnwys OTDR a mesur colled mewnosod a gyflawnir o dan amodau gweithredu "cyflwr cyson" - gyda chyfyngiant gweithredol a llwyth TG yn cynrychioli'r cynhyrchiad. Gall cymharu olion a gymerwyd yn ystod cyfnodau oerach, segur ddatgelu digwyddiadau gwanhau sydd ond yn amlygu o dan straen thermol. Ar ben hynny, gellir defnyddio systemau Synhwyro Tymheredd Dosbarthedig (DTS), sy'n defnyddio'r ffibr ei hun fel synhwyrydd, ar hyd llwybrau cefnffyrdd critigol i fapio'r union broffil tymheredd. Gall y data hwn nodi mannau problemus mewn lleoliadau cabinet penodol neu lle mae llwybrau cebl yn torri rhwystrau cyfyngu, gan arwain adferiad wedi'i dargedu.
Yn y pen draw, mae dylunio seilwaith ffibr ar gyfer canolfannau data cynwysedig yn symud y tu hwnt i gysylltedd yn unig. Mae'n gofyn am drin tymheredd fel paramedr dylunio archeb gyntaf, gan ddewis ceblau a phaneli ar gyfer eu gwydnwch mecanyddol i feicio thermol, a gosod pwyntiau rhyng-gysylltu yn strategol i leihau amlygiad. Nid ymladd y graddiant thermol yw'r nod, ond peiriannu gwaith ceblau sy'n parhau i fod yn sefydlog yn optegol ynddo, gan sicrhau nad yw mynd ar drywydd effeithlonrwydd ynni yn dod ar gost cywirdeb signal. Mae'r dewis rhwng ffibr safonol a ffibr premiwm, neu osodiad panel clytiau canolog yn erbyn gwasgaredig, yn dibynnu ar ddadansoddiad manwl o'r tymheredd delta disgwyliedig, pwysigrwydd y gyllideb colli cyswllt, a chyfanswm cost perchnogaeth dros oes y gwaith cebl.
