Cyflwyniad: Y Tu Hwnt i'r Daflen Fanyleb
Anghofiwch addewidion haniaethol am gyflymder. Mewn canolfan ddata fyw, nid yw'r ceblau yn ymwneud â lled band damcaniaethol; mae'n ymwneud â realiti ffisegol gwres, gofod, a dwylo dynol. Roedd yr hen raciau o gortynnau clwt ffibr sengl, coedwig liwgar ond anhrefnus, yn creu tagfeydd na allem eu fforddio. Rwyf wedi gweld technegwyr yn treulio hanner awr yn olrhain nam unigol drwy'r ddrysfa honno tra bod larwm system yn beio. Nid uwchraddio yn unig oedd y newid i geblau strwythuredig, dwysedd uchel gan ddefnyddio systemau MTP/MPO a phaneli modiwlaidd; roedd yn symudiad o grefft artisanal i beirianneg ailadroddadwy, ddibynadwy. Dyma'r sylfaen sy'n gwneud 40G, 100G, a'r orymdaith y tu hwnt nid yn unig yn bosibl, ond yn hylaw.
MTP/MPO: Nid dim ond Cysylltydd, Athroniaeth

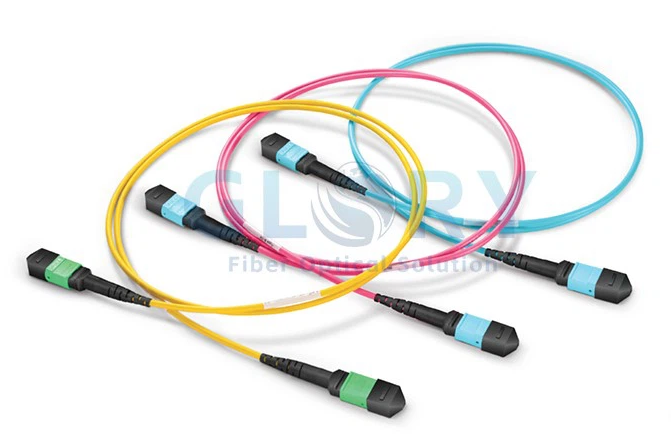

Mae galw cysylltydd MTP/MPO yn gysylltydd “trwchus” yn ei danwerthu. Mae'n system mewn plwg. Gan ddal 12, 16, neu 24 o ffibrau mewn tŷ nad yw'n llawer mwy na SC safonol, mae'n cynrychioli newid dylunio sylfaenol. Mae'r gwahaniaeth yn bwysig: MPO yw'r safon generig (Multi-fiber Push-On), tra bod MTP yn weithrediad penodol, uwchraddol gan US Conec, sy'n adnabyddus am ei gywirdeb a'i wydnwch-manylyn sy'n dod yn hollbwysig yn ystod miloedd o gylchoedd paru.
Nid dwysedd yn unig yw mantais y byd go iawn; mae'n rhagweladwyedd. Mewn gosodiad 100G-SR4, sy'n gofyn am 8 ffibr, nid ydych bellach yn trin, labelu, nac yn llwybro pedwar pâr deublyg LC ar wahân. Rydych chi'n trin un gwrthrych. Ar leoliad am 3 am, gyda chaffein yn darfod, mae'r posibilrwydd o leihau gwallau yn amlwg. Mae'r ceblau cefnffordd terfynedig ffatri sy'n defnyddio'r cysylltwyr hyn yn cyrraedd gyda phennau caboledig wedi'u profi. Rwy'n cofio prosiect lle buom yn rhedeg 144 o ffibrau rhwng lloriau gan ddefnyddio deuddeg o foncyffion MTP ffibr 12. Cwblhawyd yr hyn a fyddai wedi bod yn wythnos o waith terfynu i ddau beiriannydd mewn prynhawn. Nid oedd yr amser a arbedwyd yn ymwneud â llafur yn unig; roedd yn ymwneud â chael offer cynhyrchu refeniw ar-lein yn gyflymach.
Paneli Patch: Lle Mae'r System Yn Ennill Ei Gadw

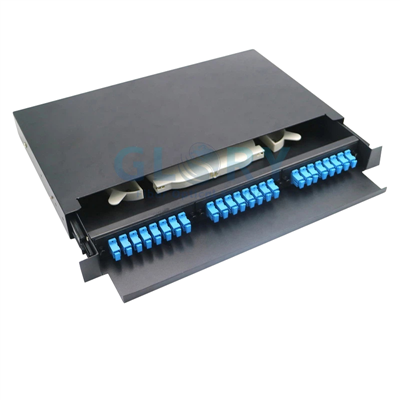

Mae panel clwt yn aml yn cael ei weld fel darn goddefol o fetel. Yn ymarferol, dyma system nerfol ganolog eich haen gorfforol. Y gwahaniaeth rhwng panel LC safonol a phanel modiwlaidd dwysedd uchel yw'r gwahaniaeth rhwng silff lyfrau sefydlog a llyfrgell ag ysgol lithro. Mae'r olaf wedi'i gynllunio ar gyfer defnydd gweithredol, parhaus.
Y gydran hanfodol yw'r casét, neu'r modiwl. Dyma'r cyfieithydd rhwng yr asgwrn cefn dwysedd uchel a'r byd offer. Mae casét sengl, er enghraifft, yn cymryd un MTP 12-ffibr o'r cefn ac yn cyflwyno 6 phorthladd LC deublyg ar y blaen. Mae'r dewis yma yn strategol. Mae panel cysylltydd sefydlog yn eich cloi i mewn. Mae system fodiwlaidd gan werthwr fel Panduit neu Corning yn eich galluogi i addasu. Angen newid o LC i SC ar gyfer arae storio etifeddiaeth? Cyfnewid y casét. Angen uwchraddio i asgwrn cefn 24-ffibr ar gyfer 400G yn y dyfodol? Erys y ffrâm; rydych chi'n newid y mewnol. Rwyf wedi bod yn dyst i arbed costau'r dull hwn yn uniongyrchol yn ystod uwchraddio graddol, lle goroesodd fframiau paneli presennol dair cenhedlaeth o adnewyddu technoleg.
Polarity: The Silent Installer Trap
Polaredd yw'r agwedd sy'n cael ei chamddeall a'i drysu amlaf ar ddefnyddio MPO. Mae'r cysyniad yn syml: rhaid i olau drosglwyddo o borthladd Tx ar un pen i borthladd Rx ar y pen arall. Gyda 12 ffibr union yr un fath mewn un cysylltydd, mae cyflawni hyn yn gofyn am gynllun croesi bwriadol, a ddiffinnir gan TIA-568 fel Dulliau A, B, ac C.
Mae'r ddamcaniaeth yn lân; yr arfer yw lle mae methiannau'n digwydd. Mae'r trap yn anghysondeb. Efallai y byddwch yn prynu ceblau cefnffyrdd Dull B, ond yn gosod casetiau Math A yn ddamweiniol. Bydd y cyswllt yn farw, ac mae'r nam yn anweledig i'r llygad. Treuliais ddiwrnod rhwystredig unwaith yn datrys problemau cyswllt 40G newydd dim ond i ddarganfod bod y polaredd wedi'i droi at y casét oherwydd nad oedd y gosodwr wedi gwirio'r math a stampiwyd ar y tai.
O'r cae, mae Dull B wedi dod i'r amlwg fel y safon de facto am ei symlrwydd: mae'r "fflip" yn cael ei wneud unwaith, y tu mewn i'r cebl cefnffyrdd. Mae cortynnau clwt bob amser yn syth drwodd. Mae'r cysondeb hwn yn lleihau llwyth gwybyddol. Mae'r rheol yn absoliwt: cyn i chi blygio unrhyw beth i mewn, gwiriwch y dull ar y label cebl cefnffyrdd, y casét, a'ch dogfen ddylunio. Bydd eich mesurydd golau yn diolch i chi.
Integreiddio: Golygfa o'r Rack
Gadewch i ni gerdded trwy ddilyniant lleoli go iawn, y ffordd y mae'n digwydd mewn gwirionedd. Rydych chi'n cysylltu rhes newydd o switshis rac uchaf-i banel cydgasglu craidd 30 metr i ffwrdd.
Yn gyntaf, rydych yn gosod y fframiau panel clwt dwysedd uchel yn y ddau leoliad. Yna byddwch yn tynnu'r ceblau cefnffyrdd MTP a derfynwyd ymlaen llaw-mae'r rhain yn geblau trwchus, cadarn gyda llygaid tynnu amddiffynnol. Rydych chi'n eu llwybro trwy hambwrdd uwchben neu dan-gwndid llawr, gan gysylltu cefn Panel A â chefn Panel B. Dyma'ch asgwrn cefn parhaol, gwarchodedig. Dim sbleiswyr ymasiad ar y safle.
Nesaf, rydych chi'n llenwi'r paneli â chasetiau sy'n cyfateb i'r polaredd a ddewiswyd gennych. Rydych chi'n clywed clic solet wrth i'r cysylltydd MTP baru i'r casét yn y cefn. Ar y blaen, mae gennych bellach amrywiaeth lân, wedi'i labelu o borthladdoedd LC. Yn olaf, rydych yn defnyddio cortynnau clwt deublyg LC â chod lliw byr i gysylltu'r pyrth blaen hyn â'r switsh neu'r pyrth gweinydd penodol. Mae'r ddolen gyfan bellach yn fyw.
Mae'r manteision gweithredol yn ddwys. Mae datrys problemau yn unigol: os bydd dolen yn methu, byddwch yn disodli'r llinyn clwt pen blaen, hygyrch byr yn gyntaf. Mae graddio yn rhesymegol: mae ychwanegu switsh newydd yn golygu defnyddio mwy o borthladdoedd ar gasét sy'n bodoli eisoes, neu lithro i mewn un newydd. Mae rheolaeth y cebl yn gynhenid, nid yn ôl-ystyriaeth. Mae llif aer, sy'n aml yn ôl-ystyriaeth mewn ceblau, yn gwella'n ddramatig oherwydd bod y boncyffion trwchus, parhaol wedi'u cyfeirio'n daclus yn y cefn, ac mae'r blaen yn defnyddio siwmperi byr angenrheidiol yn unig.
Gweithredu: Gwersi o'r Maes
Mae cynllunio ar bapur yn un peth; gosod mewn canolfan ddata orlawn, swnllyd yn un arall. Dyma pa flynyddoedd o osodiadau sydd wedi cadarnhau fel rhai nad ydynt yn-trafodadwy:
Dylunio gyda Slack, Nid Dim ond Gofod
Gadael 70% o lenwi paneli, ond hefyd dylunio dolenni slac penodol ar gyfer ceblau cefnffyrdd. Mae dolen wasanaeth, wedi'i dorchi'n daclus ac wedi'i diogelu o fewn y rheolwr fertigol, yn yswiriant rhag symudiadau rac yn y dyfodol neu dynnu tynnu'n ddamweiniol.
Polaredd fel Crefydd
Dogfennwch eich dewis ddull (eto, argymhellir B) yn y Run Book. Yna, labelwch bob pen cebl cefnffyrdd a hambwrdd casét yn gorfforol gyda "Dull B" gan ddefnyddio marciwr parhaol. Mae dileu swyddi gweledol yn atal gwallau.
Mae Bend Radius yn Gyfraith, Nid yn Ganllaw
Mae troadau miniog yn achosi colled "macro-plygu". Rwyf wedi profi dolenni a basiodd ond a oedd ar yr ymyl oherwydd bod boncyff wedi'i chipio'n rhy dynn rownd cornel. Defnyddiwch -reolwyr radiws llyfn ym mhobman.
Label ar gyfer y Person Nesaf, Nid i Chi
Dilynwch TIA-606-C. Dylai eich labeli fod yn glir i rywun am 2 am yn ystod argyfwng. Cynhwyswch rac ffynhonnell, rac cyrchfan, ac ID cylched. Mae label printiedig syml yn well na thâp mewn llawysgrifen.
Capiau Llwch Aros Ymlaen Tan Cysylltiad
Mae tu mewn i ffurwl MTP nas defnyddir yn fagnet ar gyfer llwch a lint. Rwy'n cadw potel o aer cywasgedig a bocs o ffyn glanhau yn fy nghit offer. Mae pob cysylltydd yn cael ei archwilio gyda chwmpas poced cyn paru-dim eithriadau.
Profwch Popeth, Tybiwch Dim
Mae profion gwaelodlin gyda Set Prawf Colled Optegol (OLTS) yn orfodol ar ôl{0}}osod. Ond profwch hefyd ar ôl unrhyw ad-drefnu. Nid torri yw'r broblem newid post mwyaf cyffredin, ond cysylltydd budr rhag cael ei drin. Dogfennu'r gwerthoedd colled; dyma'ch llinell sylfaen ar gyfer diagnosteg yn y dyfodol.
Mae'r ymagwedd hon at geblau yn ei drawsnewid o fod yn gost angenrheidiol yn ased strategol. Mae'n system sy'n cydnabod cyfyngiadau ffiseg, ffaeledigrwydd gweithredwyr dynol, a natur anochel newid. Nid cysylltu pwynt A â phwynt B yn unig yw'r nod heddiw, ond adeiladu haen ffisegol sy'n parhau i fod yn glir, yn addasadwy ac yn ddibynadwy ar gyfer y peiriannydd nesaf sy'n agor drws y rac.
