Pwysigrwydd Dewis Cebl Cywir
Gall gosod cebl amhriodol arwain at ddiraddio perfformiad, methiant signal, neu dorri cydymffurfiaeth. Mae pob math o gebl wedi'i beiriannu â deunyddiau a strwythurau penodol i fynd i'r afael â heriau penodol, megis straen mecanyddol, diogelwch tân, neu amlygiad amgylcheddol. Mae defnyddio cebl y tu allan i'w gymhwysiad arfaethedig yn peryglu dibynadwyedd y rhwydwaith.
Er enghraifft, mae gosod cebl graddedig dan do mewn lleoliad awyr agored fel arfer yn arwain at ddiraddio siacedi cynamserol a lleithder yn mynd i mewn, gan arwain at golli signal a bydd angen newid costus.
Mae data diwydiant yn tanlinellu effaith ymarferol y dewisiadau hyn. Mae'r Gymdeithas Band Eang Ffibr wedi nodi bod gwallau gosod, gan gynnwys manyleb cebl anghywir, yn cyfrannu at gyfran sylweddol o oedi gwasanaeth cychwynnol. At hynny, mae'r Undeb Telathrebu Rhyngwladol (ITU) yn ei adroddiadau "Mesur datblygiad digidol" yn gyson yn amlygu seilwaith dibynadwy fel conglfaen mabwysiadu band eang, sy'n dechrau gyda dewis cydran cywir.
Ceblau Gollwng FTTH: Segment Mynediad Adeilad Allanol
Ceblau gollwng FTTH sy'n darparu'r cyswllt terfynol o bwynt dosbarthu ar y stryd i safle'r tanysgrifiwr. Mae eu dyluniad yn blaenoriaethu hyblygrwydd a rhwyddineb gosod ar gyfer y rhediad byr, cymhleth hwn yn aml. Nodwedd allweddol yw cydymffurfio â safon ITU-T G.657 ar gyfer tro-ffibr ansensitif, sy'n lleihau colled signal pan fydd y cebl yn cael ei gyfeirio o amgylch corneli tynn neu drwy borthladdoedd mynediad bach.
Mae'r ceblau hyn fel arfer yn cynnwys diamedr bach, dyluniad ysgafn, ac yn aml maent wedi'u cyn-gysylltu i symleiddio a chyflymu'r broses osod. Mae'r deunydd siaced fel arfer wedi'i gynllunio ar gyfer amlygiad cyfyngedig yn yr awyr agored ond nid yw'n cyfateb i gebl awyr agored llawn. Gwall cyffredin yw ymestyn y defnydd o gebl gollwng FTTH dros rychwantau hir o'r awyr neu gladdedig.
Gan nad oes ganddo atgyfnerthiad cadarn a rhwystrau lleithder cebl awyr agored pwrpasol, mae camddefnydd o'r fath yn arwain at risg uchel o fethiant. Mae dogfennaeth gan ddarparwyr gwasanaethau rhyngrwyd lluosog (ISPs) yn dangos bod yr arfer hwn yn achos aml o namau rhwydwaith y gellir eu hatal yn y segment "metr olaf".

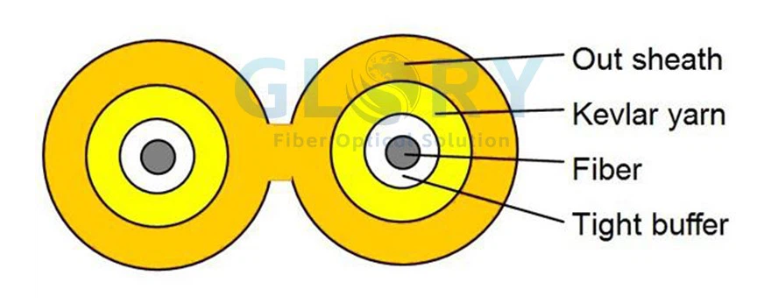

Ceblau Dan Do: Cydymffurfiaeth a Diogelwch ar gyfer Llwybrau Mewnol
Unwaith y bydd y signal yn mynd i mewn i adeilad, diogelwch tân a chydymffurfiaeth cod trydanol yw'r prif bryderon. Mae ceblau dan do yn cael eu dosbarthu yn ôl eu nodweddion fflamadwy a chynhyrchu mwg, fel y'u diffinnir gan safonau fel y Gymdeithas Genedlaethol Diogelu Rhag Tân (NFPA) 70, neu'r Cod Trydanol Cenedlaethol (NEC) yng Ngogledd America.
Mae dwy sgôr sylfaenol yn hanfodol:
Sgôr {0} riser (OFNR)
Wedi'i gynllunio ar gyfer rhediadau fertigol rhwng lloriau mewn siafftiau nad ydynt yn -plenum. Mae'r ceblau hyn yn gwrthsefyll ymlediad fflam i fyny.
Wedi graddio Plenum (OFNP)
Yn ofynnol ar gyfer mannau a ddefnyddir ar gyfer cylchrediad aer amgylcheddol, megis uwchben nenfydau crog neu mewn lloriau uchel. Maent yn cynnwys siacedi sy'n cynhyrchu mwg isel iawn ac sy'n llai fflamadwy.
Mae defnyddio cebl gradd riser mewn gofod llawn yn groes uniongyrchol i godau adeiladu a thân. Gall troseddau o'r fath, o'u darganfod yn ystod arolygiad, arwain at orchmynion i ddileu ac amnewid yr holl geblau nad ydynt yn cydymffurfio. Y tu hwnt i raddfeydd diogelwch, mae ceblau dan do yn aml yn defnyddio adeiladwaith byffer tynn ar gyfer gwydnwch, a'r offer rhyngwynebu sy'n pennu'r dewis o gysylltydd (LC, SC) a sglein (UPC, APC).

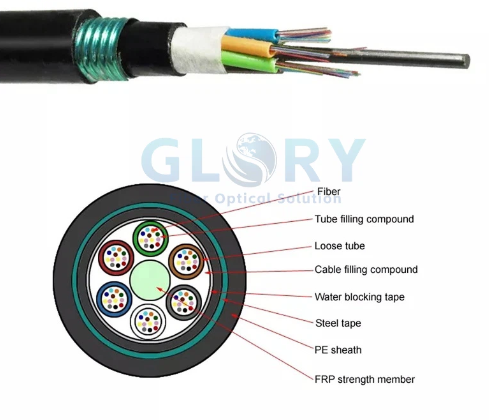

Ceblau Awyr Agored: Wedi'i beiriannu ar gyfer Gwydnwch Amgylcheddol
Mae ceblau awyr agored yn cael eu hadeiladu i wrthsefyll amlygiad hirfaith i straenwyr amgylcheddol, gan gynnwys ymbelydredd uwchfioled, eithafion tymheredd, lleithder, a difrod corfforol gan gnofilod neu gloddio. Mae eu hadeiladwaith yn wahanol iawn i fathau dan do. Mae ffibrau fel arfer yn cael eu cadw'n rhydd o fewn{-diwbiau sydd wedi'u rhwystro gan ddŵr, ac mae'r siaced allanol wedi'i gwneud o polyethylen dwysedd uchel sy'n gwrthsefyll UV.
Mae'r lefel ofynnol o amddiffyniad mecanyddol yn dibynnu ar y dull gosod:
Claddu Uniongyrchol
Mae'r ceblau hyn wedi'u harfogi, yn aml gyda thâp dur rhychiog, i wrthsefyll gwasgu a threiddiad llygod.
Awyrol
Maent yn cynnwys aelod cryfder integredig, neu negesydd, i gefnogi pwysau'r cebl dros y rhychwantau rhwng polion.
dwythell
Wedi'i ddylunio gyda siaced llyfn i hwyluso tynnu trwy gwndidau.
Camgymeriad aml yw dod â chebl awyr agored yn uniongyrchol i du mewn adeilad. Nid yw siaced polyethylen cebl awyr agored wedi'i raddio ar gyfer diogelwch tân ac fel arfer mae'n cael ei wahardd gan god rhediadau dan do. Yr arfer safonol yw terfynu'r cebl awyr agored mewn amgaead allanol wedi'i selio a throsglwyddo i gebl dan do â sgôr briodol ar gyfer y llwybr mewnol.
Methodoleg Dethol Ymarferol
Mae dull systematig o ddethol yn atal gwallau cyffredin. Gall y broses fod yn seiliedig ar dri chwestiwn dilyniannol am lwybr arfaethedig y cebl:
Beth yw'r Llwybr Ffisegol?
Darganfyddwch y llwybr cyflawn: claddu allanol, erial, wal fewnol, plenum nenfwd, neu gyfuniad. Segmentwch y llwybr yn ôl amgylchedd.
Beth yw'r Prif Beryglon?
Ar gyfer pob segment, nodwch y prif risgiau. Ai dŵr a gwasgu (claddu), UV a thensiwn (awyrol), neu ymlediad tân a mwg (plenum dan do) ydyw?
Pa Fanylebau Cebl sy'n Lliniaru'r Peryglon Hyn?
Dewiswch y cebl y mae ei fanylebau safonol wedi'u cynllunio ar gyfer y peryglon a nodwyd. Mae hyn yn golygu nodi arfwisg claddu ar gyfer segmentau daear, sgôr llawn ar gyfer-gofodau trin aer, a phlygu-ffibr ansensitif ar gyfer pwyntiau mynediad tynn.
Mae'r fethodoleg hon yn symud y ffocws o enwau cynnyrch i ofynion perfformiad. Mae'n berthnasol yn gyffredinol, boed ar gyfer gosodiad cartref syml neu rwydwaith campws cymhleth.
Casgliad
Mae ceblau ffibr optig gollwng FTTH, dan do ac awyr agored yn cyflawni swyddogaethau gwahanol, na ellir eu cyfnewid. Mae'r cebl gollwng wedi'i optimeiddio ar gyfer hyblygrwydd a mynediad allanol syml. Mae ceblau dan do yn cael eu llywodraethu gan godau diogelwch tân. Mae ceblau awyr agored yn cael eu hadeiladu ar gyfer dygnwch amgylcheddol a mecanyddol.
Er mwyn gweithredu'n llwyddiannus mae angen parchu pwrpas dylunio pob math.
Yn fwyaf aml, mae'r materion sy'n codi dro ar ôl tro o fewnlifiad lleithder, troseddau cod tân, a methiant mecanyddol yn ganlyniad i gymhwyso cebl y tu allan i'w gwmpas arfaethedig. Trwy ddadansoddi'r amgylchedd gosod yn gyntaf a'i risgiau cysylltiedig, mae'r manylebau cebl priodol yn dod yn ganlyniad clir a rhesymegol, gan ffurfio sail ar gyfer gosodiad ffibr optig dibynadwy a chydymffurfiol.
