Rhagymadrodd
Pan ddaw i adeiladu canolfan ddata dwysedd uchel, y ceblau yw ei system nerfol. Nid dim ond manylion technegol yw cael pethau'n iawn gyda chysylltwyr ffibr optig fel MTP ac MPO-dyma sy'n cadw'ch data i lifo'n gyflym ac yn ddibynadwy.
Rwyf wedi gweld gormod o brosiectau'n taro tant oherwydd y pethau sylfaenol a anwybyddwyd wrth leoli a chynnal a chadw. Mae'r canllaw hwn yn cerdded trwy'r arferion gorau ymarferol hanfodol ar gyferSystemau MTP/MPO, gan gyfuno canllawiau swyddogol â-gwersi'r byd go iawn i'ch helpu i osgoi peryglon cyffredin.
Dilyn Gweithdrefnau Gosod Cywir
Mae'r daith i ddolen ddibynadwy yn cychwyn yr eiliad y byddwch chi'n dadbacio'r cysylltydd. Y cam pwysicaf yw glanweithdra. Mae halogion fel llwch neu olew ar wyneb y ffurwl yn un o brif achosion colli signal.
Rwyf bob amser yn mynnu defnyddio offer glanhau cymeradwy, lint-fel clic-steil glanhawyr neu rîl-tapiau seiliedig-ar gyfer pob cysylltiad unigol, arfer a bwysleisir yn gryf gan wneuthurwyr fel US Conec yn eu canllawiau caffael . Peidiwch byth â chymryd yn ganiataol bod cysylltydd yn lân o'r ffatri.
Trin sydd nesaf. Gafaelwch yn y corff cysylltydd cadarn bob amser, peidiwch byth â thynnu'r cebl ei hun. Wrth baru, aliniwch y cysylltwyr yn ofalus a gwthiwch yn syth i mewn gyda phwysau cadarn, gwastad nes i chi glywed a theimlo clic amlwg. Gall ei orfodi neu ei droelli niweidio'r pinnau aliniad manwl gywir y tu mewn. Camgymeriad cyffredin rydw i wedi'i weld yw technegwyr yn rhuthro'r cam hwn, gan arwain at binnau canllaw plygu sy'n difetha'r cysylltydd cyfan. Yn syth ar ôl datgysylltu, amddiffynwch yr wyneb pen â chap llwch. Mae'n arferiad syml sy'n atal problemau di-rif yn ddiweddarach.
Sefydlu Polaredd yn Gywir
Gall camgymeriadau polaredd ddod â rhwydwaith i'w liniau, ac maent yn rhwystredig o gyffredin. Y nod yw sicrhau llwybr golau parhaus o'r trosglwyddydd i'r derbynnydd. Mae'r tri phrif ddull-A, B, a C-yn diffinio sut mae ffibrau'n cael eu mapio ar draws dolen. Er enghraifft, mae Dull B, a ddefnyddir yn aml ar gyfer cysylltiadau trwodd syth, yn gofyn am fath penodol o linyn clwt lle mae safleoedd y ffibr yn cael eu troi ar un pen.
Mae cysylltwyr MTP, gyda'u bysellau cod lliw a safleoedd "A" a "B" wedi'u nodi'n glir, yn help mawr yma. Cyn gwneud unrhyw gysylltiadau, byddaf bob amser yn braslunio neu'n adolygu'r diagram polaredd ar gyfer y sianel gyfan. Fel y mae blog FS Community yn ei nodi, mae defnyddio'r math llinyn clwt anghywir ar gyfer y dull a ddewiswyd gennych yn ffordd warantedig o greu dolen nad yw'n gweithio . Mae gwirio hyn ddwywaith yn ystod y cam cynllunio yn arbed oriau o ddatrys problemau yn ddiweddarach.
Profwch Bob Dolen yn Drylwyr
Peidiwch byth â thybio bod cyswllt yn dda dim ond oherwydd ei fod wedi'i gysylltu'n gorfforol. Nid yw profion cynhwysfawr yn-drafodadwy. Mae'r safon aur yn defnyddio Adlewyrchydd Parth Amser Optegol (OTDR) ochr yn ochr â ffynonellau golau a mesuryddion pŵer. Nid mater o basio prawf yn unig yw hyn; mae'n ymwneud â chreu llinell sylfaen perfformiad ar gyfer oes y ceblau.
Mae angen i chi fesur dau baramedr allweddol: Insertion Loss (IL), sef cryfder y signal a gollwyd dros y ddolen, a Cholled Dychwelyd (RL), sy'n mesur adlewyrchiadau diangen. Mae safonau diwydiant fel TIA-568 yn gosod y terfynau. Ar gyfer cyswllt MTP/MPO nodweddiadol, y golled fewnosod uchaf fel arfer yw 0.5 dB. Rwyf bob amser yn mynnu adroddiad prawf gan y gosodwr ar gyfer pob dolen-mae'r ddogfen hon yn brawf o berfformiad ac mae'n amhrisiadwy ar gyfer diagnosteg yn y dyfodol. At hynny, mae archwilio wyneb pen y ferrule gyda microsgop ar ôl ei osod yn arfer gorau a all ddatgelu difrod gosod sy'n anweledig i'r llygad noeth.
Trefnu Ceblau yn Gywir

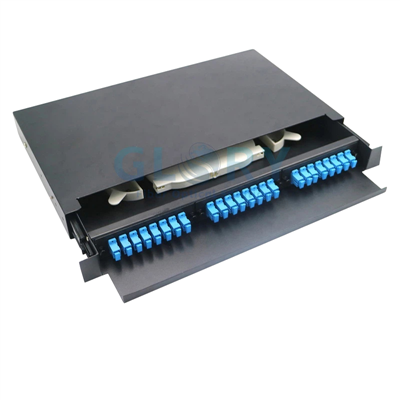

Mewn rhesel dwysedd uchel, nid yw rheoli ceblau yn wael yn edrych yn flêr yn unig-mae'n achosi problemau perfformiad a dibynadwyedd gwirioneddol. Gall straen o droadau tynn gynyddu gwanhad, a gall ceblau wedi'u malu arwain at ddifrod parhaol. Rwy'n argymell defnyddio paneli clwt dwysedd uchel gyda hambyrddau llithro, sy'n gwneud mynediad ac olrhain ceblau yn llawer haws.
Mae'r rheol radiws tro yn hollbwysig: cynnal radiws tro lleiaf o leiaf 10 gwaith diamedr allanol y cebl. Defnyddiwch amddiffynwyr radiws tro, yn enwedig mewn mannau mynediad ac allan. Mae trefniadaeth dda hefyd yn cynnal llif aer priodol, gan atal offer rhag gorboethi. Yn olaf, labelwch bob cebl a phorthladd yn glir. Mae ychydig funudau a dreulir yn labelu yn arbed oriau yn ystod sesiwn datrys problemau gwyllt am 2 am Mae adnoddau TechLogix NetVision yn aml yn amlygu rheolaeth cebl fel elfen sylfaenol ar gyfer effeithlonrwydd gweithredol .
Datrys Problemau Cyffredin yn Gyflym
Hyd yn oed gyda gosodiad perffaith, mae materion yn codi. Mae'r symptom mwyaf cyffredin yn uwch-na'r-colli signal disgwyliedig. Fy mantra datrys problemau yw: "Glanhewch yn gyntaf, gofynnwch gwestiynau yn nes ymlaen." Ail-lanhau'r cysylltwyr ar y ddau ben-mae'r rhan fwyaf o'r problemau yno.
Os bydd y golled yn parhau, gwiriwch am ddifrod corfforol: crafiadau ar y ffurwl, neu'n fwy cyffredin, pinnau canllaw wedi'u plygu neu eu torri. Gwiriwch fod y polaredd yn gywir ar gyfer eich system. Sicrhewch fod y cysylltydd yn eistedd yn llawn yn yr addasydd. Un fantais o gysylltwyr arddull MTP yw eu bod yn aml wedi'u cynllunio ar gyfer ail-derfynu maes. Os caiff ffibr ei ddifrodi, gallwch weithiau ail-sgleinio'r diwedd ar-safle yn lle newid y cebl cefn cyfan, nodwedd na fydd MPOs safonol yn ei chynnig o bosibl.
Cynllun ar gyfer Uwchraddiadau yn y Dyfodol

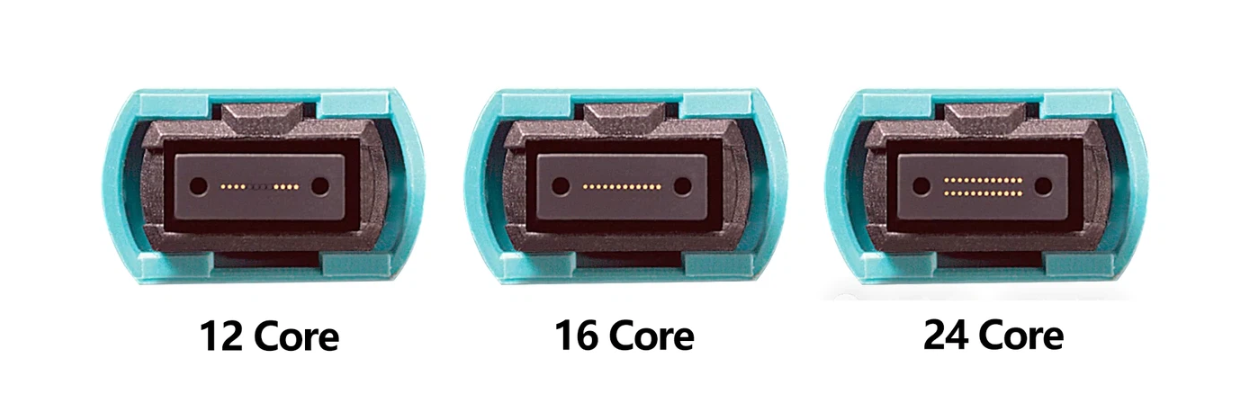

Dim ond tyfu y mae angen canolfan ddata. Mae strategaeth ceblau smart heddiw yn ymgorffori lled band yfory. Dull pwerus yw defnyddio aSystem cebl cefnffyrdd MTP 24-ffibro'r dechrau. Hyd yn oed os mai dim ond rhwydweithiau 40G rydych chi'n eu defnyddio heddiw, mae'n hawdd rhannu'r boncyff 24-ffibr hwnnw'n ddau grŵp 12-ffibr ar gyfer cymwysiadau 100G neu 400G yn ddiweddarach, dim ond trwy newid y casetiau neu'r modiwlau yn eich paneli patsh.
Buddsoddwch mewn paneli patsh sy'n cefnogi amrywiaeth o fathau o gasét (fel 12-ffibr neu 24-ffibr). Mae'r modiwlaredd hwn yn golygu y gallwch chi uwchraddio cyflymderau yn eu lle heb gost enfawr ac aflonyddwch prosiect ail-geblau cyflawn. Mae'n achos clasurol o wario ychydig mwy ymlaen llaw i arbed llawer yn ddiweddarach.
Cynnal yn Rheolaidd
Mae seilwaith ffibr goddefol yn aml yn "gosod ac anghofio," ond ni ddylai fod. Mae amserlen cynnal a chadw ataliol syml yn atal toriadau mawr. Rwy'n cynghori archwiliad gweledol a glanhau pwyntiau rhyng-gysylltu hanfodol bob 6 i 12 mis, neu unrhyw bryd y bydd cysylltiad yn cael ei dorri. Cadwch lyfr log neu gofnod digidol o holl ganlyniadau profion, dyddiadau glanhau, ac unrhyw newidiadau a wnaed.
Dros amser, mae rhannau mecanyddol yn gwisgo allan. Mae'r pinnau canllaw, y clipiau a'r caeadau ar gysylltwyr yn nwyddau traul. Gwiriwch nhw yn ystod eich archwiliadau a rhoi rhai newydd yn eu lle os ydynt yn dangos arwyddion o draul. Mae dilyn canllaw cynnal a chadw strwythuredig, fel y rhai a gynigir gan ddarparwyr seilwaith, yn troi adweithiau ar hap yn broses ragweladwy, ddibynadwy.
Hyfforddi Staff ar Drin yn Ddiogel
Yn olaf, nid oes dim o hyn yn gweithio heb bobl hyfforddedig. Mae trin yn briodol yn sgil. Rhaid i dechnegwyr gael eu hyfforddi i drin cysylltwyr gerfydd y corff bob amser, defnyddio amddiffyniad ESD wrth weithio gydag offer sensitif, a pheidiwch byth â chyffwrdd â'r wyneb pen ffurwl. Gall yr olewau o gyswllt croen greu mannau gwanhau parhaol.
Storio cysylltwyr nas defnyddiwyd yn eu casys amddiffynnol. Creu diwylliant lle mae cymryd yr eiliad ychwanegol honno i lanhau a chapio yn ail natur. Yn fy mhrofiad i, mae'r ROI ar yr hyfforddiant hwn yn aruthrol, gan arwain at lai o fethiannau, gosodiadau cyflymach, a seilwaith sy'n para'n hirach.
I grynhoi, mae meistroli defnydd MTP/MPO yn ymwneud â disgyblaeth a rhagwelediad. Mae'n cyfuno ymlyniad trwyadl at arferion sylfaenol-glanhau, profi, labelu-â chynllunio strategol ar gyfer twf yn y dyfodol. Trwy ddysgu o ganllawiau sefydledig arweinwyr diwydiant ac ymgorffori'r gwersi ymarferol hyn, gallwch adeiladu ffatri ffibr sydd nid yn unig yn ddwysedd uchel ond sydd hefyd yn hynod ddibynadwy ac yn barod ar gyfer beth bynnag a ddaw nesaf.
