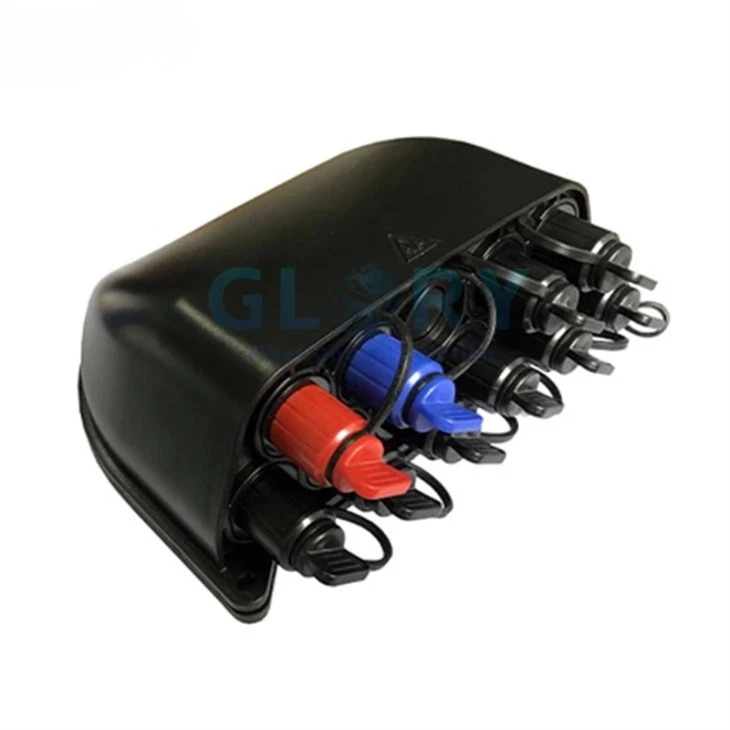

FAT Cyn{0}}Blwch Terfynell cysylltiol

Mae blwch terfynell FAT (Terfynell Mynediad Ffibr) cyn-yn amgaead dosbarthu ffibr awyr agored lle mae'r holltwr PLC, pigtails, a phorthladdoedd addaswyr yn cael eu gosod yn y ffatri a'u profi yn y ffatri cyn i'r amgaead gael ei gludo. Mae'r term "pre{4}}connectorized" yn golygu bod ceblau gollwng tanysgrifiwr yn cysylltu â'r blwch FAT trwy blygio cordiau clwt sydd wedi'u terfynu ymlaen llaw i mewn i'r pyrth addasydd - dim ar-mae angen splicing ffibr safle neu derfyniad cysylltydd ar lefel porthladd y tanysgrifiwr. Mae blwch dosbarthu ffibr safonol (FDB) yn cyrraedd fel clostir gwag sy'n ei gwneud yn ofynnol i dechnegwyr maes osod y holltwr, gosod y pigtails i'r cebl bwydo a'r pigtails addasydd, a therfynu neu sbeisio pob porthladd tanysgrifio ar{-safle. Mae'r GL{11}}FTB-10E wedi'i rag-gysylltu'n llawn: mae'n cyrraedd gyda 10 o borthladdoedd addasydd gwrth-ddŵr SC sydd wedi'u profi gan y ffatri, holltwr PLC integredig, a chynffonnau wedi'u llwybro yn barod ar gyfer cysylltiad tanysgrifiwr.

Mae'r termau hyn yn disgrifio gwahanol fathau o flwch dosbarthu a ddefnyddir mewn safleoedd gwahanol yn y FTTH ODN: FAT (Terfynell Mynediad Ffibr) - y term cyffredinol ar gyfer unrhyw flwch dosbarthu yn y porthwr -i-cyffordd cebl gollwng, fel arfer gyda holltwr PLC y tu mewn. Mae'r GL{4}}FTB-10E yn FAT. CTO (Caixa Terminal Óptica / Cable Terminal Outlet) - term Brasil/Americanaidd Ladin ar gyfer FAT sydd wedi'i gysylltu cyn- gydag addaswyr Mini wedi'u caledu-SC, lle mae pob cysylltiad tanysgrifiwr yn defnyddio ceblau sydd wedi'u terfynu ymlaen llaw yn unig (dim cysylltwyr cyflym). Yn swyddogaethol debyg i'r GL-FTB-10E. NAP (Pwynt Mynediad Rhwydwaith) - tebyg i FAT/CTO, ond y term a ddefnyddir mewn rhwydweithiau Ewropeaidd a De America. Mae blwch NAP yn gwasanaethu'r un swyddogaeth ddosbarthu yn yr un safle rhwydwaith. Mae FDB (Fiber Distribution Box) - yn derm generig ar gyfer unrhyw amgaead ffibr awyr agored, ond fel arfer mae'n cyfeirio at amgaead heb ei gysylltu ag addaswyr SC safonol sy'n defnyddio cysylltiadau cebl gollwng wedi'i derfynu â maes trwy gysylltwyr cyflym. Yn ymarferol, mae'r termau hyn yn disgrifio'r un categori cynnyrch gydag amrywiadau enwi rhanbarthol. Mae'r GL-FTB-10E yn gymwys fel pob un o'r pedwar: mae'n FAT, mae'n gweithredu fel GTG, mae'n gwasanaethu fel NAP, ac mae'n fath o FDB.

Mae'r GL{0}}FTB-10E yn cefnogi tri ffurfwedd hollti PLC safonol: (1) 1 × 2 + 1 × holltwr PLC di-rwystr - un ffibr bwydo yn mynd i mewn, yn hollti 1:2, yna 1:8, gan gynhyrchu 10 allbwn ar gyfer pob un o'r 10 porthladd addasydd. Dyma'r cyfluniad safonol sy'n defnyddio pob un o'r 10 porthladd yn llawn. (2) holltwr PLC di-rwystr 1 × 9 - mae un ffibr bwydo yn mynd i mewn, yn hollti 1:9, gan adael 9 porthladd tanysgrifiwr gweithredol ac 1 porthladd sbâr (fel arfer wedi'i selio a heb ei gysylltu). (3) Mae cyfluniad 2×8 - yn gofyn am ddau holltwr PLC 1×8 ar wahân a dau fewnbwn bwydo, gan gynhyrchu cyfanswm o 16 o allbynnau - mae hyn yn gofyn am gynllunio i'w defnyddio ar draws dwy uned GL-FTB-10E neu mewn lloc mwy. Nodwch y cyfluniad hollti sydd orau gennych wrth archebu - mae'r ffatri'n rhag-osod ac yn profi'r holltwr cyn ei anfon. Mae ffurfweddiadau hollti personol (1 × 4, 1 × 16, ac ati) ar gael ar gais OEM gyda labeli porthladd wedi'i addasu.

Mae IP65 yn ddigonol ar gyfer y mwyafrif o osodiadau blwch FAT FTTH awyr agored: gosod polyn awyr, mownt wal, a chebl negesydd lle mae'r amgaead yn agored i law ac anwedd ond heb fod dan ddŵr. Mae IP65 yn darparu llwch llwyr-amddiffyniad tynn-gwrthiant jet o unrhyw gyfeiriad - yr amodau a geir yn yr awyr agored uwchben-gosodiadau daear. Mae angen IP68 (soddi parhaus) ar gyfer cymwysiadau claddu uniongyrchol, gosodiadau mewn-tyllau archwilio sy'n dueddol o lifogydd, a lleoliadau mewn lleoliadau arfordirol neu lan afonydd lle disgwylir boddi cyfnodol. Ar gyfer model safonol GL-FTB-10E (IP65), mae'r amgylcheddau lleoli priodol uwchlaw-gosodiadau awyr agored ar y ddaear. Ar gyfer lleoliadau risg tanddaearol neu danddwr, rydym yn cynnig amrywiadau IP68 ar gais - cysylltwch â'n tîm technegol gyda'ch manylion amgylchedd lleoli.

Daw'r arbediad llafur o gael gwared ar -splicio ffibr ar y safle wrth gysylltu â phorth y tanysgrifiwr. Mewn -blwch sbleis FAT maes, mae pob cebl gollwng tanysgrifiwr yn gofyn am: stripio'r cebl, hollti'r ffibr, ymasiad splicio'r cebl gollwng i'r pigtail addasydd, llwytho'r sbleis i'r hambwrdd, a llwybro ffibr dros ben - tua 20-30 munud fesul porthladd tanysgrifiwr gan gynnwys prawf. Mewn blwch FAT sydd wedi'i gysylltu ymlaen llaw, dim ond tua 2 funud fesul tanysgrifiwr sydd ei angen ar actifadu tanysgrifiwr. Ar 10 tanysgrifiwr fesul nod FAT a 40 nod FAT fesul prosiect (400 o danysgrifwyr), mae'r gwahaniaeth llafur tua 400 × (25 munud − 2 funud)=153 awr o amser technegydd sbleis wedi'i arbed. Ar gyfradd arferol technegydd maes o $50–$100/awr mewn marchnadoedd sy'n dod i'r amlwg i $150–$250/awr mewn marchnadoedd datblygedig, mae hyn yn cyfateb i $7,500–$38,000 mewn arbedion llafur fesul 400{-prosiect tanysgrifiwr - sydd fel arfer yn uwch na'r premiwm cost materol o gyn{{31}fields-cy-sures-cyswllt;

Mae'r GL{0}}FTB-10E yn darparu 1 neu 2 borth mynediad cebl bwydo hirgrwn neu gron ar gyfer y cebl dosbarthu sy'n mynd i mewn i'r lloc. Mae mynediad cebl safonol yn derbyn ceblau o tua 8mm i 16mm diamedr allanol - sy'n cwmpasu ceblau dosbarthu safonol 4F i 12F a ddefnyddir mewn rhwydweithiau bwydo GPON FTTH. Ar gyfer ochr cebl gollwng y tanysgrifiwr, gwneir cysylltiadau ym mhorthladdoedd addasydd Mini SC ar flaen yr amgaead - nid oes angen mynediad cebl ar lefel y porthladd; mae tanysgrifwyr yn cysylltu trwy gortynnau clwt sydd wedi'u terfynu ymlaen llaw sy'n plygio i wyneb yr addasydd. Os yw diamedr eich cebl bwydo y tu allan i'r ystod safonol, mae addaswyr chwarren cebl ar gael ar gyfer diamedrau ansafonol. Cysylltwch â'n tîm technegol gyda'ch manylebau cebl i gael cadarnhad cydnawsedd cyn archebu.

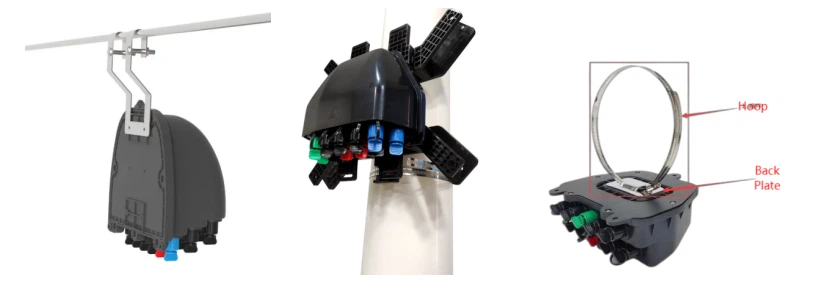

Oes. Mae'r GL{1}}FTB-10E yn cefnogi gosod cebl negesydd erial (llinyn) gan ddefnyddio cromfachau lashing sy'n glynu wrth gefn y cwt. Mae'r ôl troed cryno 179 × 171 × 66mm a thua 1.2-1.5kg o bwysau wedi'u llwytho yn golygu bod gosodiad erial un technegydd yn ymarferol o lori bwced neu lifft awyr. Ar gyfer gosod cebl negesydd: mae'r braced lashing ynghlwm wrth y llinyn gan ddefnyddio clampiau pibell (wedi'i gynnwys), ac mae'r cebl bwydo wedi'i ddolennu i mewn i'r porthladdoedd mynediad cebl gyda digon o slac ar gyfer sbleis y casét. Mae hyd yr amgaead 179mm yn caniatáu digon o le i weithio yn y caead wrth baratoi ceblau bwydo a hollti casét heb fod angen ymestyn y tu hwnt i gorff y lloc.

Oes. Mae'r casét sbleis 4F integredig yn caniatáu i'r cebl bwydo gael ei hollti trwy'r GL-FTB-10E, gyda ffibrau dethol yn cael eu gollwng yn y nod hwn a'r ffibrau sy'n weddill yn parhau i nod FAT i lawr yr afon. Y bensaernïaeth rhaeadru hon yw'r dopoleg safonol mewn llwybrau dosbarthu FTTH llinol - mae un cebl bwydo ffibr aml--yn mynd trwy nodau FAT lluosog ar hyd llinell polyn neu ffasâd adeilad, gydag is-setiau ffibr gwahanol yn gwasanaethu pob nod. Mae'r casét 4F yn cynnwys: 1 neu 2 ffibr wedi'u hollti i'r mewnbwn hollti PLC yn y nod hwn, a'r ffibrau sy'n weddill wedi'u hollti'n syth i'w parhau. Mae'r casét yn hygyrch o flaen y lloc heb amharu ar y porthladdoedd hollti neu addasydd.

MOQ safonol ar gyfer y GL-FTB-10E yw 20 uned. Mae samplau am ddim (1-2 uned) ar gael ar gyfer gwerthusiad technegol a phrofi cymhwyster rhwydwaith cyn ymrwymo archeb swmp. Mae ffurfweddiadau safonol (10-port SC/APC gyda holltwr 1×8 PLC) yn cludo o fewn 15 diwrnod busnes. Derbynnir archebion OEM/ODM - cyfrif porthladdoedd personol, gwahanol ffurfweddiadau hollti, brandio arferol neu liwiau tai, amrywiadau IP68 - o fewn 25-30 diwrnod busnes ar ôl cadarnhau'r fanyleb. Haenau prisio cyfaint ar gael o 100 uned. Taflenni manyleb llawn, adroddiadau prawf colled mewnosod, a dogfennaeth ardystio IP65 ar gael ar gais. Cysylltwch â sales@gloryoptic.com gyda gofynion eich prosiect ac amcangyfrif cyfaint blynyddol.

Mae'r GL{0}}FTB-10E wedi'i nodi fel: Colled mewnosod Llai na neu'n hafal i 0.2dB ym mhob porthladd addasydd (wedi'i fesur ar donfeddi 1310nm a 1550nm, y ddwy donfedd gweithredu GPON ar gyfer i lawr yr afon ac i fyny'r afon yn y drefn honno). Colled dychwelyd UPC Yn fwy na neu'n hafal i 50dB (amrywiad addasydd SC/UPC). Colled dychwelyd APC Yn fwy na neu'n hafal i 60dB (amrywiad addasydd SC/APC - argymhellir ar gyfer rhwydweithiau GPON FTTH). Mae'r manylebau hyn ar gyfer y rhyngwyneb porthladd addasydd yn unig. Rhaid i gyfanswm y gyllideb colled mewnosod cyswllt hefyd gynnwys y golled hollti PLC (fel arfer 10.5dB ar gyfer rhaniad 1 × 8) a'r golled sbleis cebl bwydo (yn nodweddiadol<0.1dB per fusion splice). For a complete GL-FTB-10E link budget calculation tool or network design support, contact our technical team.
