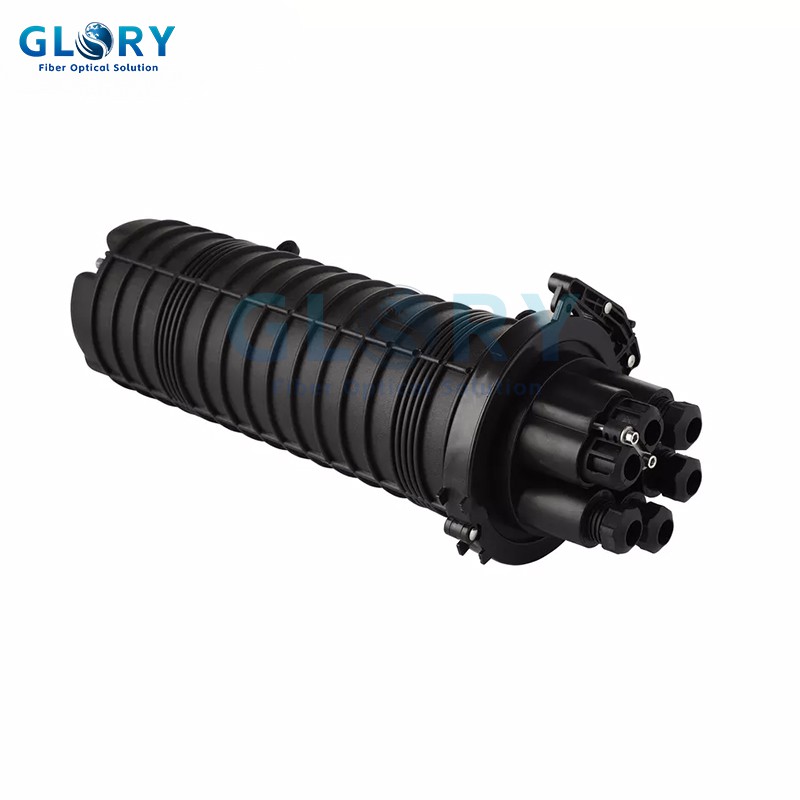

Cromen Cau ar y Cyd

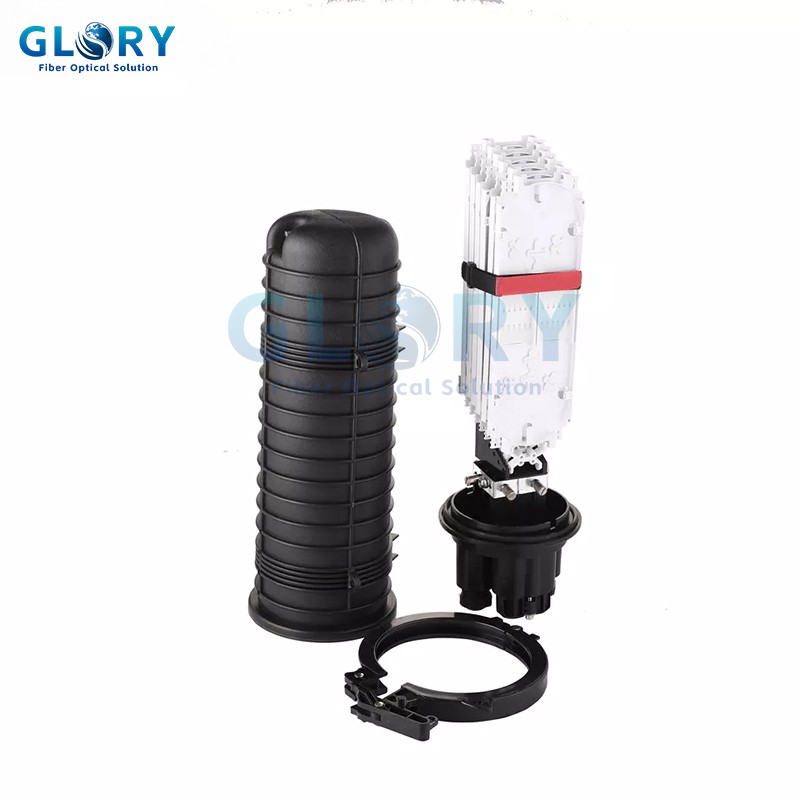

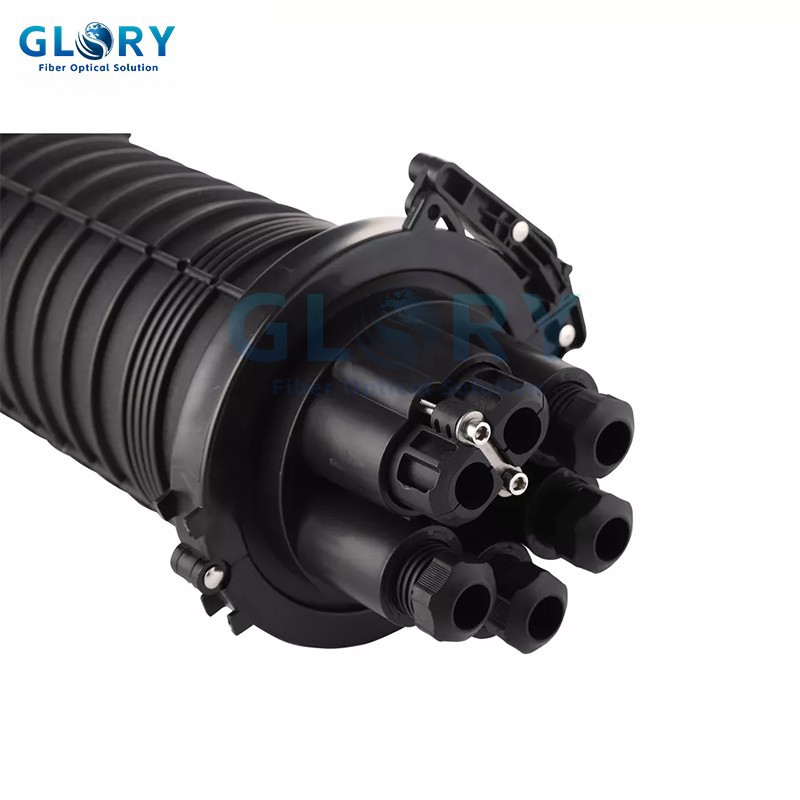

Mae'r Cau Splice Ffibr hwn yn amgaead cromen gydag 1 fewnfa a 4 porthladd allfa ar gyfer cebl optegol awyr agored i mewn ac allan, a all ddal 144 o greiddiau ar y cyd. Mae cragen y clostir ffibr optig ar y cyd o blastig peirianneg rhagorol. Mae'n cynnwys ysgafn, cryfder mecanyddol uchel, gwrth-heneiddio, ymwrthedd cyrydiad cryf; Gall y tu mewn i'r blwch cau splicing ffibr OSP osod 6 pcs 24 hambyrddau sbleis ar gyfer rheoli sbleisiau a ffibrau gormodol. Mae'r amgaead ffibr ar y cyd gyda pherfformiad selio da, amddiffyniad hyd at IP68. Defnyddir cau sbleis planhigion allanol ar gyfer cysylltiad uniongyrchol a changen yn ystod trosglwyddiad ffibr optegol ac mae'n darparu cysylltiad ac amddiffyniad ar y cyd.

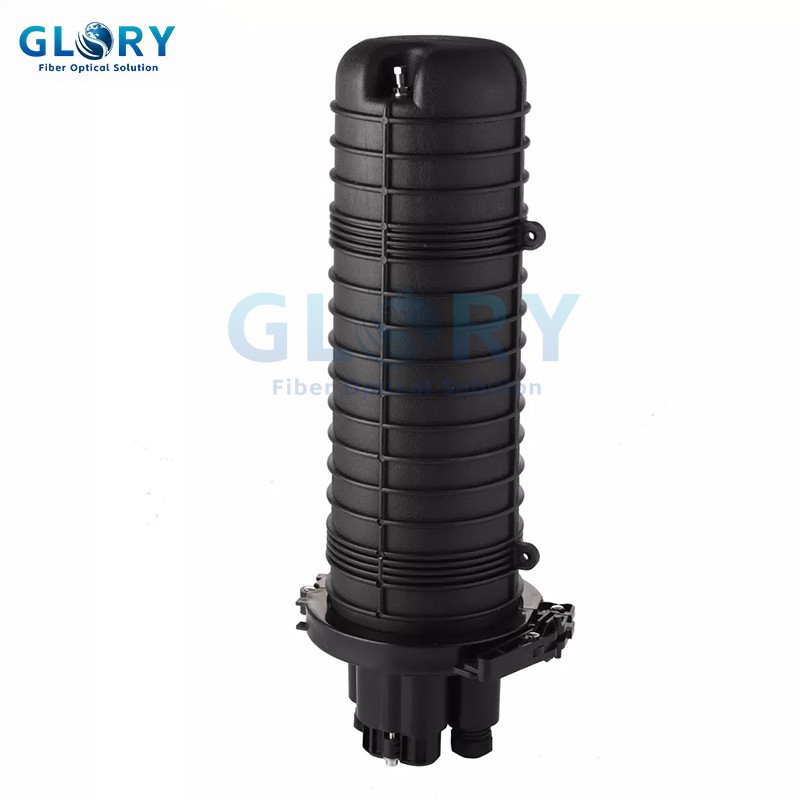

Mae'r Blwch Amgaead Ffibr Optig ar y Cyd ar gyfer planhigion allanol OSP yn integreiddio swyddogaeth dosbarthu, sbleis, a storio cebl ffibr optegol awyr agored (ofc), a gellir ei ddefnyddio mewn prosiectau erial, dwythell, polyn, mowntio wal, cebl ffibr optig claddedig uniongyrchol o dan y ddaear.

• Yn y-trawsyriad pellter hir a
• rhwydweithiau dosbarthu ffibr lleol
• Ffibr i'r Cartref / Ffibr i'r Cyrb (FTTH/FTTC).

Beth yw'r ddau brif ddull o Splicing Fiber Optic ar gyfer Blwch Amgaead Fiber Optic ar y Cyd?
Gyda chysylltiadau ffibr optig yn dod yn fwyfwy prif ffrwd, mae'r gallu i berfformio splicing ffibr optig yn gywir yn dod yn fwyfwy pwysig. Ar hyn o bryd, gellir cynnal splicing ffibr optig gan ddefnyddio un o ddau ddull: splicing ymasiad a splicing mecanyddol.
Cyn symud ymlaen gyda gosodiad ffibr optig, mae'n hanfodol i integreiddwyr gael dealltwriaeth eithaf da o'r ddau ddull. Byddai hyn yn helpu i benderfynu pa dechneg fydd yn gweithio orau ar gyfer nodau tymor hir eich cwmni ac yn cyd-fynd â'ch gofynion perfformiad a chyllideb.

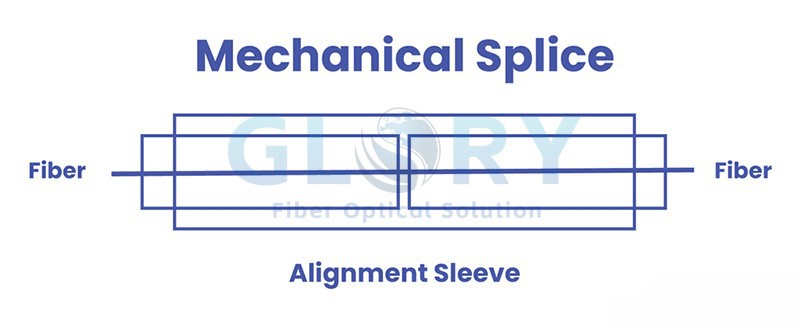

Mae'r dechneg splicing ffibr optig hon yn cynnwys union aliniad dau gebl ffibr optig, sy'n cael eu dal yn eu lle gan gynulliad hunangynhwysol yn hytrach na bond parhaol. Mae sbleis mecanyddol wedi'i gynllunio i ddal dau gebl ffibr mewn ffordd sy'n caniatáu i olau fynd trwodd yn ddi-dor, gyda cholled nodweddiadol o tua 0.3 dB neu 10%.

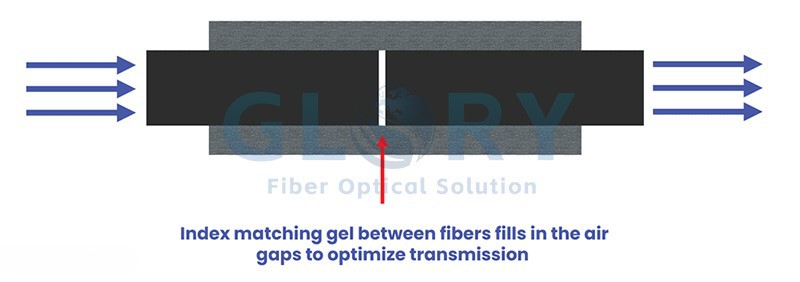

Yn y broses hon, rhaid i'r technegydd ddefnyddio dyfais alinio ynghyd â gel cyfateb mynegai. Rhaid bod gan y gel fynegai plygiannol tebyg i wella'r trosglwyddiad golau ar draws y cymal, heb fawr o adlewyrchiad cefn.

Defnyddir splicing mecanyddol fel arfer pan fydd angen gwneud sbleisiau yn gyflym ac yn hawdd, er enghraifft, i gysylltu ceblau dros dro yn ystod y gosodiad. Mae hynny oherwydd y gellir datgysylltu splicing mecanyddol yn hawdd os bydd angen ac nad oes angen offer costus arnoch i berfformio'r sbleis.

Y dull arall o uno dau gebl ffibr optig â'i gilydd - a'r tro hwn rydyn ni'n sôn am gysylltiad parhaol - yw splicing ymasiad.

Yn y dechneg hon, defnyddir peiriant neu arc trydan i gynhyrchu gwres a ffiwsio / weldio pennau gwydr sydd wedi'u halinio'n union gyda'i gilydd ar gyfer trosglwyddo golau yn barhaus. Mae hyn yn trosi i wanhad llawer is o tua 0.1dB.
Mae splicing ymasiad yn cynhyrchu cymal dibynadwy gyda cholled mewnosod isel a bron sero adlewyrchiad cefn pan gaiff ei wneud yn gywir, ac felly, fe'i defnyddir yn ehangach na splicing mecanyddol. Er enghraifft, fe'i defnyddir mewn llinellau cysylltiad cyfradd data uchel hir nad ydynt, ar ôl eu gosod, yn debygol o gael eu haddasu.
